| Βασικές πληροφορίες |
| περιγράψτε |

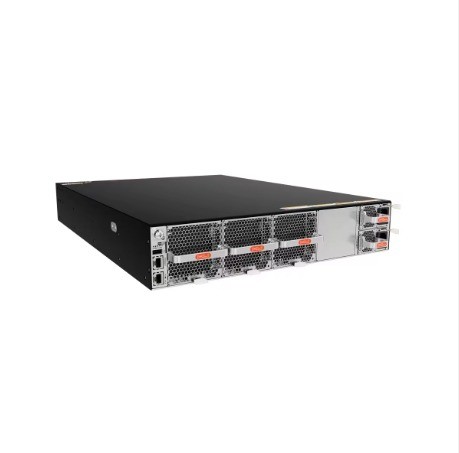

CE8865-SAN-4C υποδοχέας (4 υποκαρτέλες, εξαιρουμένης της τροφοδοσίας και του ανεμιστήρα)
|
| Αριθμός τμήματος |
02355SDP
|
| μοντέλο |
CE8865-SAN-4C
|
| Τεχνικοί δείκτες |
| Κωδικοί άλλων εξαρτημάτων |
02355SDQ (CE8865-SAN-4C host (4 υποδομές κάρτας θυγατρικών, 2* παροχές ρεύματος AC, 3* θυρίδες ανεμιστήρων, είσοδος αέρα από την πλευρά του λιμένα))02355SDR (CE8865-SAN-4C host (4 υποδομές κάρτας θυγατρικών, 2* παροχές ηλεκτρικής ενέργειας AC, 3* θυρίδες ανεμιστήρων, έξοδος αέρα στην πλευρά του θύρα)
|
| Εγκατάσταση |
Εγκατάσταση ντουλάπιων
|
| Υψόμετρο [mm] |
88.1 mm
|
| Βαθμός [mm] |
6000,0 mm
|
| Διάμετρο [mm] |
4420,0 mm
|
| Υψόμετρο του πλαισίου [U] |
2
|
| Βάρος (πλήρης διαμόρφωση, συμπεριλαμβανομένων των υλικών συσκευασίας) [kg] |
250,08 kg (συμπεριλαμβανομένων των 2 μονάδων ισχύος, των 3 μονάδων ανεμιστήρα, εξαιρουμένων των καρτών plug-in και των πινάκων γεμιστήρων καρτών plug-in)270,8 kg (συμπεριλαμβανομένων 2 μονάδων ισχύος, 3 μονάδων ανεμιστήρα και 4 πλαισίων πλήρωσης καρτών, εξαιρουμένων των καρτών plug-in)
|
| Βάρος (συμπεριλαμβανομένης της συσκευασίας) [kg] |
21.3kg (εκτός από τις μονάδες τροφοδοσίας, τις μονάδες ανεμιστήρα, τις κάρτες πλέγματος και τους πίνακες πλήρωσης με κάρτες πλέγματος· συμπεριλαμβανομένων των 2 πινάκων πλήρωσης με πλέγμα τροφοδοσίας και των 3 πινάκων πλήρωσης με πλέγμα ανεμιστήρα)24.02kg (εκτός από τις μονάδες ισχύος, τις μονάδες ανεμιστήρα και τις κάρτες πλέγματος· συμπεριλαμβανομένων των τεσσάρων καρτών πλέγματος, των δύο πλέγματων και των τριών πλέγματων)
|
| Βάρος (πλήρης διαμόρφωση, εκτός των υλικών συσκευασίας) [kg] |
16.54kg (συμπεριλαμβανομένων 2 μονάδων ισχύος, 3 μονάδων ανεμιστήρα, εξαιρουμένων των καρτών plug-in και των πάνελ γεμιστήρων καρτών plug-in)19.26kg (συμπεριλαμβανομένων 2 μονάδων ισχύος, 3 μονάδων ανεμιστήρα και 4 πλαισίων πλήρωσης κάρτας, εξαιρουμένων των καρτών plug-in)
|
| Βάρος (εκτός από τα υλικά συσκευασίας) [kg] |
12.76kg (εκτός από τις μονάδες τροφοδοσίας, τις μονάδες ανεμιστήρα, τις κάρτες ηλεκτροσύνδεσης και τους πίνακες πλήρωσης με κάρτες ηλεκτροσύνδεσης· συμπεριλαμβανομένων των 2 πινάκων ηλεκτροσύνδεσης και των 3 πινάκων πλήρωσης με ανεμιστήρα)15.48kg (εκτός από τις μονάδες τροφοδοσίας, τις μονάδες ανεμιστήρα και τις κάρτες πλέγματος· συμπεριλαμβανομένων των τεσσάρων πλαισίων πλήρωσης κάρτας, των δύο πλαισίων πλήρωσης πλέγματος και των τριών πλαισίων πλήρωσης ανεμιστήρα)
|
| Μέγιστη κατανάλωση ισχύος [W] |
Με τέσσερις κάρτες CE88-SAN-D16CQ-H:- 888W (100% φορτίο, 64*100G οπτικές μονάδες μικρής απόστασης, κανονική θερμοκρασία, διπλές πηγές ρεύματος εναλλασσόμενου)- 1318W (100% φορτίο, 64*100G οπτικές μονάδες μεγάλων αποστάσεων, υψηλή θερμοκρασία, διπλές πηγές ρεύματος εναλλασσόμενου ρεύματος)- 1376W (100% φορτίο, 48*100G + 16*200G οπτικές μονάδες μεγάλων αποστάσεων, υψηλής θερμοκρασίας, διπλές πηγές ρεύματος εναλλασσόμενου)Με τέσσερις κάρτες CE88-SAN-D26F-H:- 410W (100% φορτίο, 96*25G + 8*100G οπτικές μονάδες μικρής απόστασης, κανονική θερμοκρασία, διπλές πηγές ρεύματος εναλλασσόμενου ρεύματος) - 718W(100% φορτίο, 96*25G + 8*100G οπτικές μονάδες μεγάλων αποστάσεων, υψηλή θερμοκρασία, διπλές πηγές ρεύματος εναλλασσόμενου ρεύματος)
|
| Τυπική κατανάλωση ισχύος [W] |
Με τέσσερις κάρτες CE88-SAN-D16CQ-H:- 650W (100% φορτίο, 32*100G θύρες χαλκού, κανονική θερμοκρασία, διπλές πηγές ρεύματος εναλλασσόμενου ρεύματος)- 728W (100% φορτίο, οπτικές μονάδες μικρής απόστασης 32*100G, κανονική θερμοκρασία, διπλές πηγές ρεύματος εναλλασσόμενου)Με τέσσερις κάρτες CE88-SAN-D26F-H:- 305W (100% φορτίο, 48*25G+4*100G θύρες χαλκού, κανονική θερμοκρασία, διπλή τροφοδοσία με εναλλασσόμενο ρεύμα)- 338W (100% φορτίο, 48*25G+4*100G οπτικές μονάδες μικρών αποστάσεων, κανονική θερμοκρασία, διπλές πηγές ρεύματος εναλλασσόμενου ρεύματος)
|
| Στατική κατανάλωση ισχύος |
Διαμορφωμένο με 4 κάρτες CE88-SAN-D16CQ-H: 569WΔιαμορφωμένο με 4 κάρτες CE88-SAN-D26F-H: 276W
|
| Μέγιστη τιμή διάσπασης θερμότητας [BTU/ώρα] |
Με τέσσερις κάρτες CE88-SAN-D16CQ-H:- 3029,9 BTU/ώρα (100% φορτίο, 64*100G οπτικές μονάδες μικρής απόστασης, κανονική θερμοκρασία, διπλές πηγές AC)- 4497 BTU/ώρα (100% φορτίο, 64*100G οπτικές μονάδες μεγάλων αποστάσεων, υψηλής θερμοκρασίας, διπλές πηγές ρεύματος εναλλασσόμενου ρεύματος)- 4694,9 BTU/ώρα (100% φορτίο, 48*100G + 16*200G οπτικές μονάδες μεγάλων αποστάσεων, υψηλής θερμοκρασίας, διπλές πηγές AC)Με τέσσερις κάρτες CE88-SAN-D26F-H:- 1398,9 BTU/ώρα (100% φορτίο, 96*25G + 8*100G οπτικές μονάδες μικρών αποστάσεων, κανονική θερμοκρασία, διπλές πηγές AC)- 2449,8 BTU/ώρα (100% φορτίο, 96*25G+8*100G οπτικές μονάδες μεγάλων αποστάσεων, υψηλής θερμοκρασίας, διπλές πηγές AC)
|
| Τυπική τιμή διάσπασης θερμότητας [BTU/ώρα] |
Με τέσσερις κάρτες CE88-SAN-D16CQ-H:- 2217,8 BTU/ώρα (100% φορτίο, καλώδια χαλκού 32*100G, κανονική θερμοκρασία, διπλές πηγές AC)- 2483,9 BTU/ώρα (100% φορτίο, οπτικές μονάδες μικρής απόστασης 32*100G, κανονική θερμοκρασία, διπλές πηγές AC)Με τέσσερις κάρτες CE88-SAN-D26F-H:- 1040,7 BTU/ώρα (100% φορτίο, καλώδια χαλκού 48*25G+4*100G, κανονική θερμοκρασία, διπλές πηγές AC)- 1153,3 BTU/ώρα (100% φορτίο, 48*25G+4*100G οπτικές μονάδες μικρής απόστασης, κανονική θερμοκρασία, διπλές πηγές AC)
|
| Μέθοδος ψύξης |
Ψύξη αέρα
|
| Αξία στατικής αποβολής θερμότητας [BTU/h] |
Διαμορφωμένο με 4 κάρτες CE88-SAN-D16CQ-H: 1941.4 BTU/ώραΔιαμορφωμένο με 4 κάρτες CE88-SAN-D26F-H: 941,7 BTU/ώρα
|
| Τύπος τροφοδοσίας |
Εναρμόνιση AC, DC, HVDC
|
| Ονομαστική τάση εισόδου [V] |
- 2000W AC & 240V DC μονάδα ισχύος: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- 1800W AC & 240V DC μονάδα ισχύος: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- 2000W υψηλής τάσης μονάδα ισχύος συνεχούς ρεύματος: 336V DC- 2200W μονάδα ισχύος συνεχούς ρεύματος: -48V DC ~ -60V DC; +48V DC
|
| Πεδίο τάσης εισόδου[V] |
- 2000W AC & 240V DC μονάδα ισχύος: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- 1800W AC & 240V DC μονάδα ισχύος: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- 2000W υψηλής τάσης μονάδα ισχύος συνεχούς ρεύματος: 260V DC ~ 400V DC- 2200W μονάδα ισχύος συνεχούς ρεύματος: -38.4V DC ~ -72V DC; +38.4V DC ~ +57V DC
|
| Μέγιστο ρεύμα εισόδου [A] |
- 2000W AC & 240V DC μονάδα ισχύος: 10A (100V AC ~ 240V AC); 10A (240V DC)- 1800W AC & 240V DC μονάδα ισχύος: 10A (100V AC ~ 240V AC); 10A (240V DC)- 2000W υψηλής τάσης μονάδα ισχύος συνεχούς ρεύματος: 10A (336V DC)- 2200W μονάδα ισχύος συνεχούς ρεύματος: 63A (-48V DC ~ -60V DC); 63A (+48V DC)
|
| Δυναμικό εξόδου ονομαστικής ισχύος [W] |
- 2000W AC & 240V DC μονάδα ισχύος: 2000W (220V AC ~ 240V AC & 240V DC); 1800W (200V AC ~ 220V AC); 900W (100V AC ~ 130V AC)- 1800W AC & 240V DC μονάδα ισχύος: 1800W (200V AC ~ 240V AC & 240V DC); 900W (100V AC ~ 130V AC)- 2000W υψηλής τάσης μονάδα συνεχούς τάσης: 2000W- 2200W DC μονάδα ισχύος: 2200W
|
| Μνήμη |
DRAM: 8GB
|
| Ειδικές προδιαγραφές NOR Flash |
64MB*2
|
| Φλας SSD |
4GB SSD
|
| Διασύνδεση USB |
Μπορεί να χρησιμοποιηθεί για αντιγράφηση αρχείου καταγραφής και ανάπτυξη USB flash drive.
|
| Τύπος διεπαφής κονσόλας |
RJ45
|
| Λεωφορεία υπηρεσίας downlink |
Ανατρέξτε στην εισαγωγή της διεπαφής κάθε κάρτας.
|
| Διάβασε το κείμενο. |
Ανατρέξτε στην εισαγωγή της διεπαφής κάθε κάρτας.
|
| Υποστηρίζει διεπαφές στοίβασης λιμένων υπηρεσίας |
Η λειτουργία αυτή είναι αποκλεισμένη και δεν έχει ενεργοποιηθεί ακόμα.
|
| Ρυθμικό ρολόι (RTC) |
υποστήριξη
|
| Δυνατότητα διασύνδεσης [Gbps] |
Εάν χρειάζεστε αυτή την προδιαγραφή, παρακαλούμε ελέγξτε το φυλλάδιο του προϊόντος ή επικοινωνήστε με τον πωλητή του προϊόντος για να την λάβετε.
|
| Επιστροφή ανεμιστήρων |
Υποστηρίζει 2+1 αντίγραφο ασφαλείας και θερμό αντίγραφο ασφαλείας για τις μονάδες ανεμιστήρων.συνιστάται να αντικαταστήσετε αμέσως το αποτυχημένο μοντέλο ανεμιστήρα.
|
| Επαναχρηματοδότηση ισχύος |
1+1 υποστήριξη
|
| Αριθμός μονάδων ισχύος |
2
|
| Προστασία από κεραυνό στην πύλη τροφοδοσίας |
ΑΠ: κοινή κατάσταση 6kV, διαφορική κατάσταση 6kVHVDC: κοινή κατάσταση 4kV, διαφορική κατάσταση 2kVΣυνεχή ρεύμα: κοινή κατάσταση 4kV, διαφορική κατάσταση 2kV
|
| Τύπος ανεμιστήρα |
Φανατικός ανεμιστήρας
|
| Αριθμός ανεμιστήρων |
3
|
| Κατεύθυνση ροής αέρα |
Η είσοδος/η έξοδος αέρα από την πλευρά του λιμένα καθορίζεται από τις επιλεγμένες μονάδες ανεμιστήρα και τις μονάδες ισχύος.
|
| Θέρμανση αποθήκευσης [°C] |
-40°C+70°C
|
| θερμοκρασία περιβάλλοντος εργασίας μακροχρόνιας χρήσης [°C] |
0°C έως 40°C (0m έως 1800m)Σημείωση: Σε υψόμετρα 1800 έως 5000 m, η μέγιστη θερμοκρασία μειώνεται κατά 1 °C για κάθε 220 m αύξηση υψόμετρου.
|
| Σχετική υγρασία αποθήκευσης [RH] |
5% RH ∼95% RH, μη συμπυκνωτικό
|
| Σχετική υγρασία του περιβάλλοντος εργασίας για μακροχρόνια εργασία [RH] |
5% RH ∼95% RH, μη συμπυκνωτικό
|
| Υψόμετρο αποθήκευσης [m] |
≤ 5000m
|
| Υψόμετρος λειτουργίας μακροχρόνιας διάρκειας [m] |
≤ 5000m
|
| ΜΤΠΕ [χρόνια] |
48.4 έτη
|
| ΜΤΤΡ [ώρας] |
10,86 ώρες
|
| Ηχητικός θόρυβος υψηλής θερμοκρασίας 40°C (ηχητική πίεση) |
Εισροή αέρα από την πλευρά της θύρας: <86,1dB ((A))Εξαγωγή αέρα από την πλευρά της θύρας: < 87,9 dB ((A))
|
| Θόρυβος (ηχητική πίεση) σε θερμοκρασία δωματίου 27°C |
Εισαγωγή αέρα από την πλευρά του λιμένα: < 64,3 dB (A)Δίπλωμα αέρα από την πλευρά της θύρας: <65,2dB ((A))
|
| Διαθεσιμότητα |
0.9999964621
|
